今回の目標

まずはシンプルに、2台のPC(Windows)をVPNでつないでみましょう。

ポイント

  • 認証方式は静的鍵(Static Key)を使用します。
  • この方式で構築できるのは、ごく小規模のVPNです。今回はサーバーとクライアント1台の2台構成を想定しています。
  • OpenVPNが使用するポートは、UDPのポート1194(デフォルト)です。
  • それぞれのVPNアドレスは、サーバーが10.8.0.1、クライアントが10.8.0.2とします。

手順

サーバー編

  1. サーバーとクライアントの両方が持つ鍵となるファイル(静的鍵、Static Key)を生成します。サーバーとクライアントの両方が同じファイルを提示することで、認証をクリアし、接続されることになります。パスワードの代わりになるようなものと考えてください。静的鍵を作るには、サーバー側PC上で、コマンドプロンプトから以下のコマンドを実行します。
    openvpn --genkey --secret static.key

    こうすると、現在のディレクトリに static.key というテキストファイルが作成されます。このファイルをサーバーとクライアントの両方のPCにコピーしておきましょう。

  2. サーバー用のOpenVPN設定ファイルを作成します。以下の内容のテキストファイルを作成し、ファイル名を statickey_server.ovpn として保存してください。
    proto udp
    dev tun
    port 1194
    ifconfig 10.8.0.1 10.8.0.2
    secret static.key
    comp-lzo
    keepalive 10 60
    ping-timer-rem
    persist-tun
    persist-key

これでサーバー側の準備は完了です。

クライアント編

  1. クライアント用のOpenVPN設定ファイルを作成します。以下の内容のテキストファイルを作成し、ファイル名を statickey_client.ovpn として保存してください。
    remote <サーバーの実IPアドレス>
    proto udp
    dev tun
    port 1194
    ifconfig 10.8.0.2 10.8.0.1
    secret static.key
    comp-lzo
    keepalive 10 60
    ping-timer-rem
    persist-tun
    persist-key

    同じディレクトリに、先ほどサーバーPCで生成した静的鍵ファイル(static.key)を入れておいてください。

これで準備ができました。

いよいよ接続!

  1. まず、サーバー側でOpenVPNを起動します。

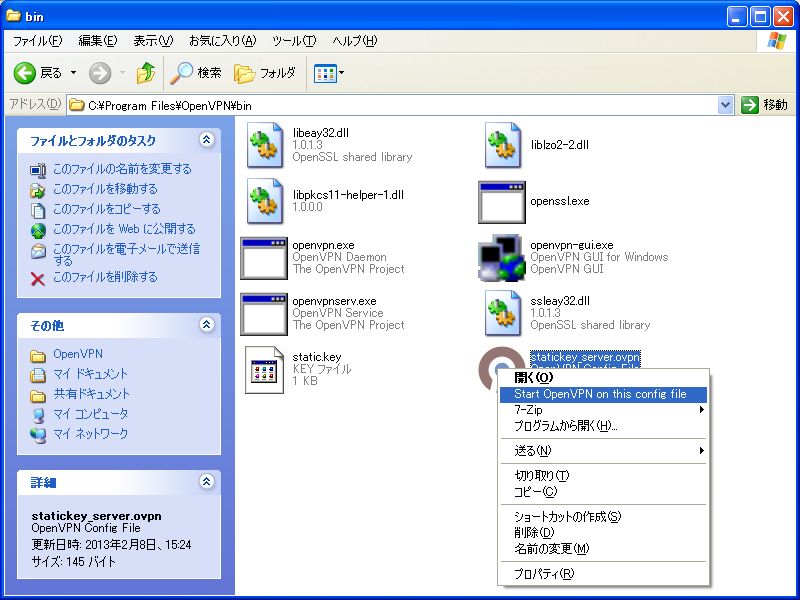

    サーバー用OpenVPN設定ファイル statickey_server.ovpn を右クリックし、コンテキストメニューから「Start OpenVPN on this config file」を選択します。
    コンテキストメニューで起動

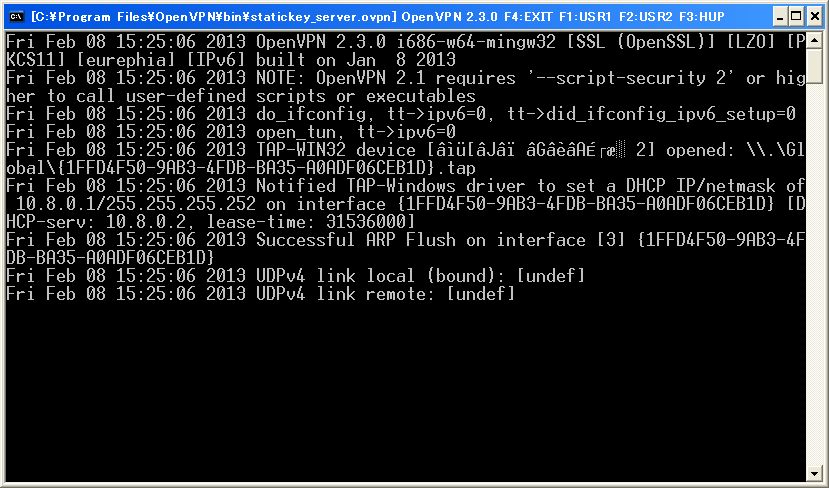

    自動的にコマンドプロンプトが起動し、statickey_server.ovpn の設定内容に基づいて OpenVPN が起動します。OpenVPNサーバー コンソール
  2. 続いて、クライアント側でOpenVPNを起動します。

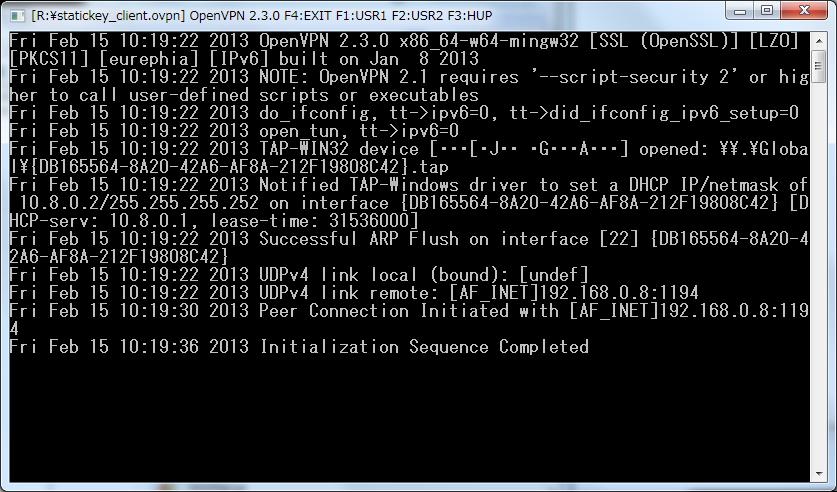

    サーバー側と同様、OpenVPN設定ファイル statickey_client.ovpn を右クリックし、コンテキストメニューから「Start OpenVPN on this config file」を選択します。自動的にコマンドプロンプトが起動し、statickey_client.ovpn の設定内容に基づいて OpenVPN が起動します。OpenVPNクライアント コンソール

サーバー、クライアント両方の画面上で「Initialization Sequence Completed」と表示されたら、VPNの接続に成功しています。おめでとうございます!

相手先のVPNアドレス(サーバーは 10.8.0.1、クライアントは 10.8.0.2)にPINGを実行してみてください。応答があればVPN接続が確立しています。



OpenVPNを終了するときは、OpenVPNのコマンドプロンプトで[F4]キーを押してください。その後、もう一度何かキーを押すとコマンドプロンプトが終了します。



VPNは接続できているはずなのにPINGが飛ばないときは…

このケースは多くの場合、Windowsのファイアウォールで止められてしまっていることが原因です。サーバー、クライアントの両方でいったんファイアウォールやセキュリティソフトウェアを停止したりして、再度通信を確認してみてください。ファイアウォールなどを停止していれば問題なくつながる、ということであれば、OpenVPNの通信が問題なく通るようにファイアウォールの設定を変更してください。
